REMOVAL - Continued
5
1, 2, 3
4
6
HYEX02024

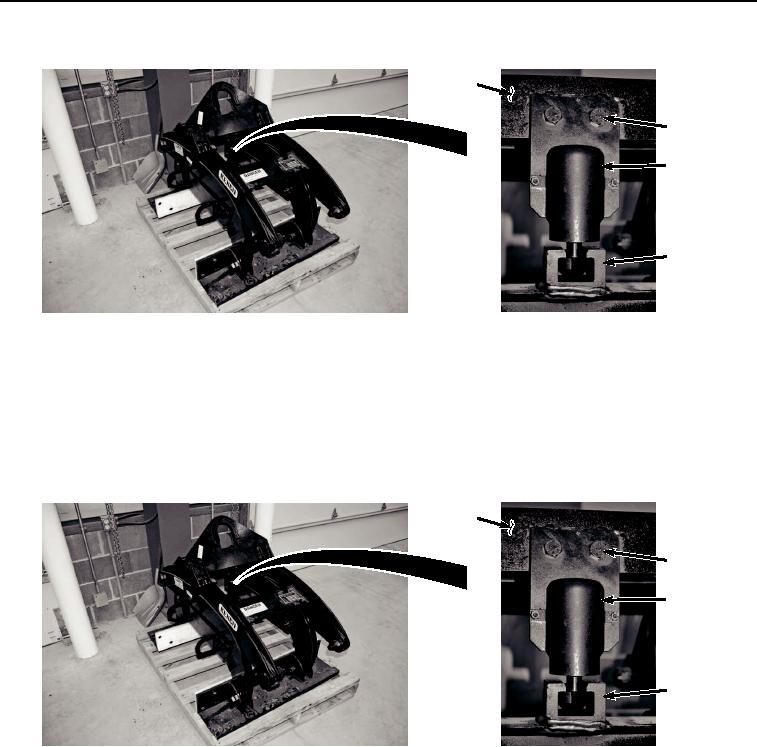

Figure 1. Barrier Grapple Actuator Removal.
2.
Remove actuator assembly (Figure 1, Item 4) from receiver block (Figure 1, Item 6).
END OF TASK
INSTALLATION
1.
Position actuator assembly (Figure 2, Item 4) in receiver block (Figure 2, Item 6).
5
1, 2, 3
4
6
HYEX02024
Figure 2.
Barrier Grapple Actuator Installation.
2.
Install actuator assembly (Figure 2, Item 4) to upper arm assembly (Figure 2, Item 5) with two bolts (Figure 2,
Item 1), lockwashers (Figure 2, Item 2), and nuts (Figure 2, Item 3).
END OF TASK
