REMOVAL - Continued
1
6
5
2
4
3
HYEX01796

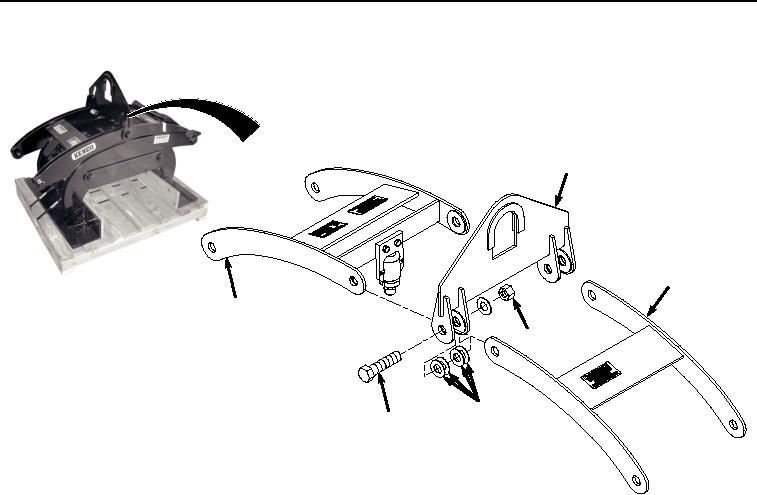

Figure 1. Barrier Grapple Lift Bail Removal.
2.
Remove two locknuts (Figure 1, Item 2), bolts (Figure 1, Item 3), and eight washers (Figure 1, Item 4) from
grapple lift bail (Figure 1, Item 1) and arms (Figure 1, Item 5) and (Figure 1, Item 6). Discard locknuts.
3.
Remove grapple lift bail (Figure 1, Item 1) from arms (Figure 1, Item 5) and (Figure 1, Item 6).
END OF TASK
INSTALLATION
1.
Position grapple lift bail (Figure 2, Item 1) on arms (Figure 2, Item 5) and (Figure 2, Item 6).
