TM 5-3805-294-23-4
0654
REMOVAL - Continued
2.
Refer to Table 2 to locate valves (5) through (8) on 4-spool side of main control valve.
Table 2. 4-Spool Side Relief Valves.
Valve Number
Valve Identification
Valve (5)
Boom-up circuit relief valve
Valve (6)
Bucket-dump circuit relief valve
Valve (7)
Bucket-curl circuit relief valve
Valve (8)
Boom-down circuit relief valve
5
6
8
7
HYEX02440

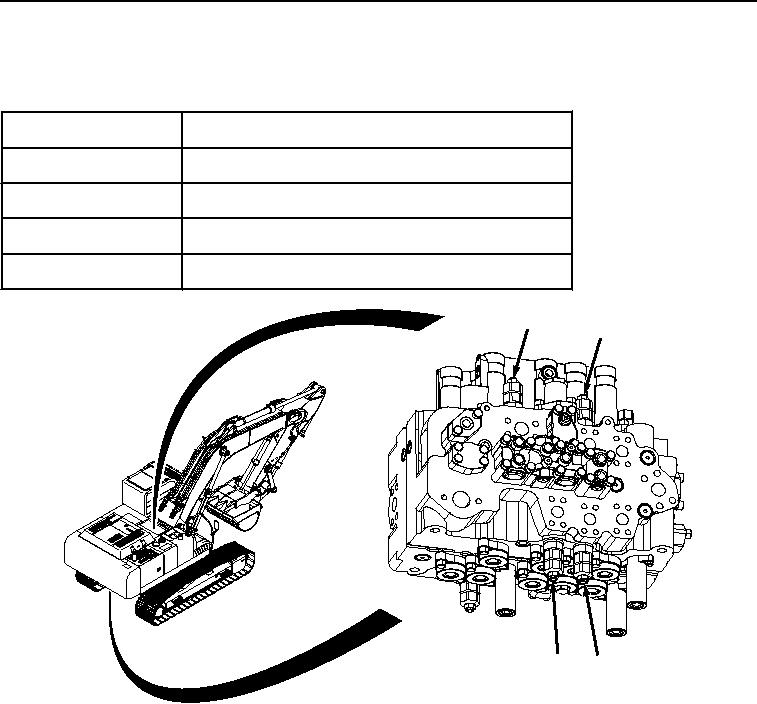

Figure 2.
4-Spool Side Relief Valves.
3.
Remove relief valve (Figure 3, Item 1) and O-ring (Figure 3, Item 9) from main control valve (Figure 3, Item
10).
0654-3
