TM 5-3805-294-23-4
0501
CONTROL WIRING HARNESS INSTALLATION - Continued
6
5
7, 8, 9
10
12
11
HYEX01524

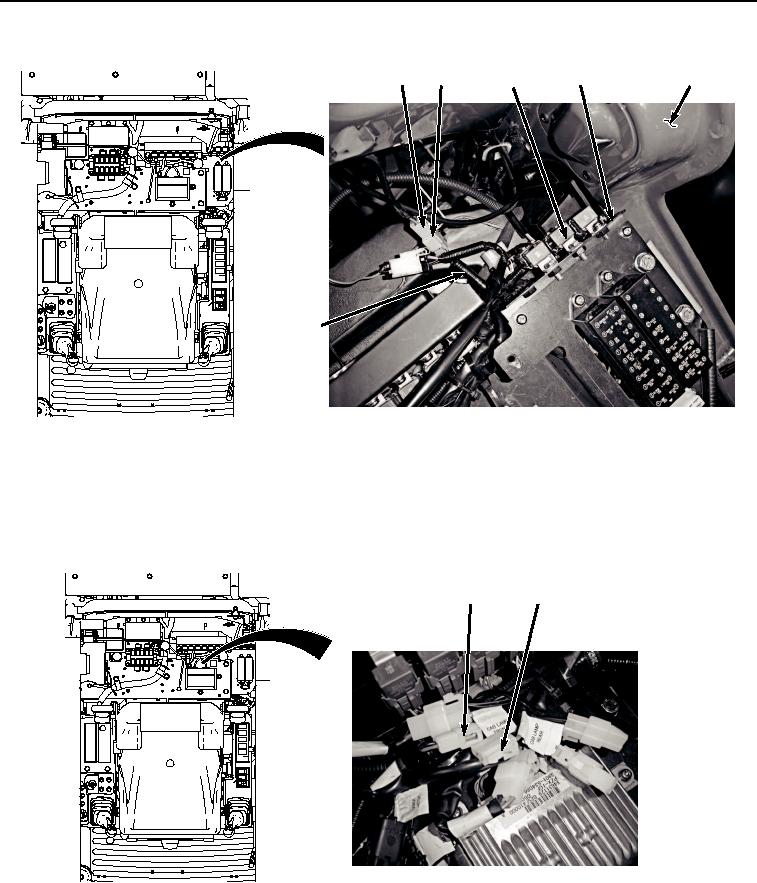

Figure 10. Connect Control Wiring Harness To Power Delivery Wiring Harness.
2.
Connect control wiring harness connector (Figure 10, Item 5) to power delivery wiring harness connector
(Figure 10, Item 6).
3.
Connect auxiliary fuse box wiring harness W13 connector X57 (Figure 11, Item 4) to control wiring harness
connector CAB LAMP REAR (Figure 11, Item 3).
3
4
HYEX01523
Figure 11.
Connect Control Wiring Harness To Auxiliary Fuse Box Wiring Harness W13.
4.
Connect cab rear work lights switch wiring harness connector CAB LAMP REAR (Figure 12, Item 2) to control
wiring harness connector (Figure 12, Item 1).
0501-9
