TM 5-3805-294-23-4
0507
CRUSH-ALL MAIN BODY WIRING HARNESS INSTALLATION - Continued
8
4
3
7
5
6
HYEX01788

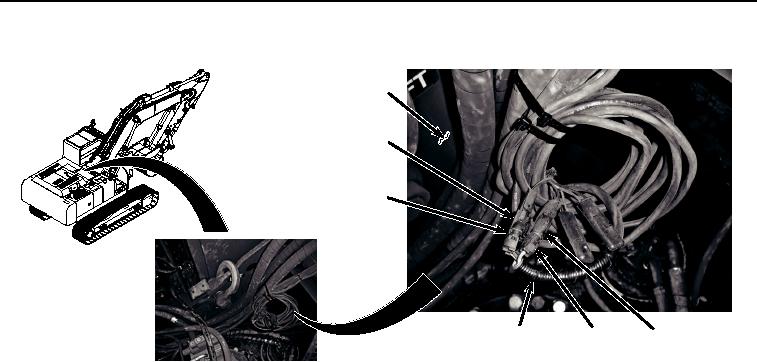

Figure 9.
Connect Wiring Harness To Crush-All Boom Wiring Harness.
2.
Connect crush-all main body wiring harness connector Z1 (Figure 9, Item 5) to crush-all boom wiring harness
connector Z1 (Figure 9, Item 6).
3.
Connect crush-all main body wiring harness connector Z2 (Figure 9, Item 3) to crush-all boom wiring harness
connector Z2 (Figure 9, Item 4).
4.
Connect crush-all main body wiring harness connector (Figure 10, Item 1) to auxiliary control wiring harness
W15 connector Y34 (Figure 10, Item 2).
