REMOVAL - Continued
3
13
12
11
14
HYEX03566

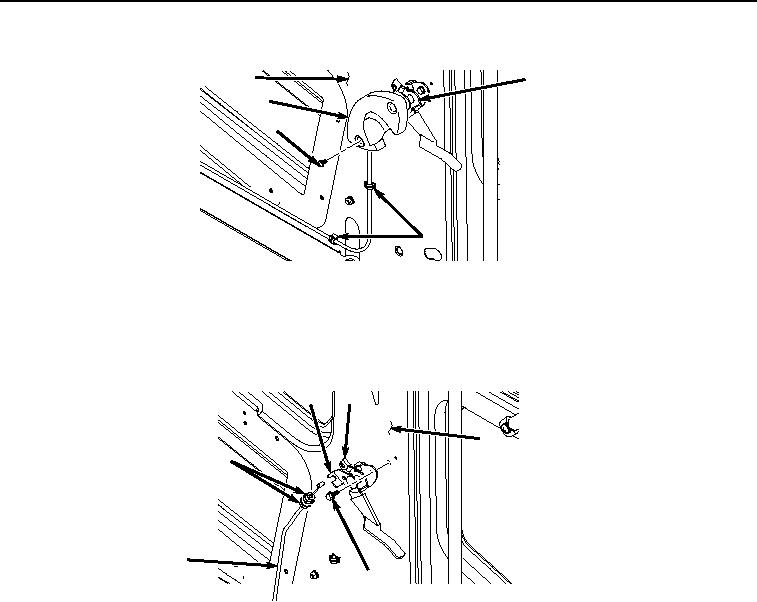

Figure 3. Lever Cover Removal.
7.
Open two clips (Figure 3, Item 14).
8.
Loosen two nuts (Figure 4, Item 15) and remove cable (Figure 4, Item 9) from release handle (Figure 4, Item
13) and bracket (Figure 4, Item 16).
13
16
3
15
9
17
HYEX03565
Figure 4.
Cable Removal.
9.
Remove two bolts (Figure 4, Item 17) and release handle (Figure 4, Item 13) from panel (Figure 4, Item 3).
10.
Pull cable (Figure 4, Item 9) from panel (Figure 4, Item 3).
11.
Remove twine from end of cable (Figure 4, Item 9).
12.
Remove rubber grommet (Figure 5, Item 18) from glass (Figure 5, Item 19).
