TM 5-3805-294-23-4
0560
INSTALLATION - Continued
17
11
16
HYEX01925

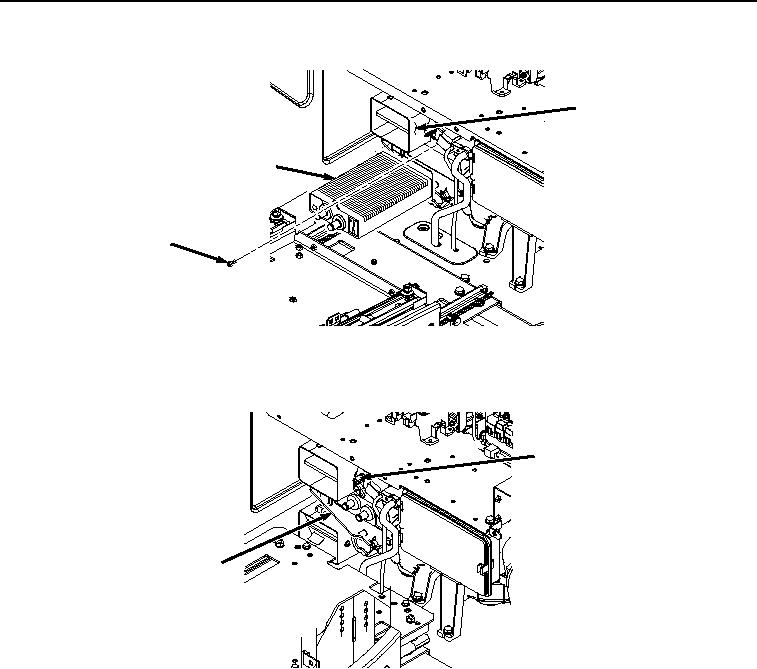

Figure 7.
Heater Core Installation.
2.
Install rod (Figure 8, Item 14) to servo motor (Figure 8, Item 15).
15
14
HYEX01926
Figure 8.
Rod Installation.
3.
Install hose clamp (Figure 9, Item 12) and hose (Figure 9, Item 13) to heater core (Figure 9, Item 11).
