TM 5-3805-294-23-4
0572
REMOVAL - Continued
7
9
10
8
HYEX02594

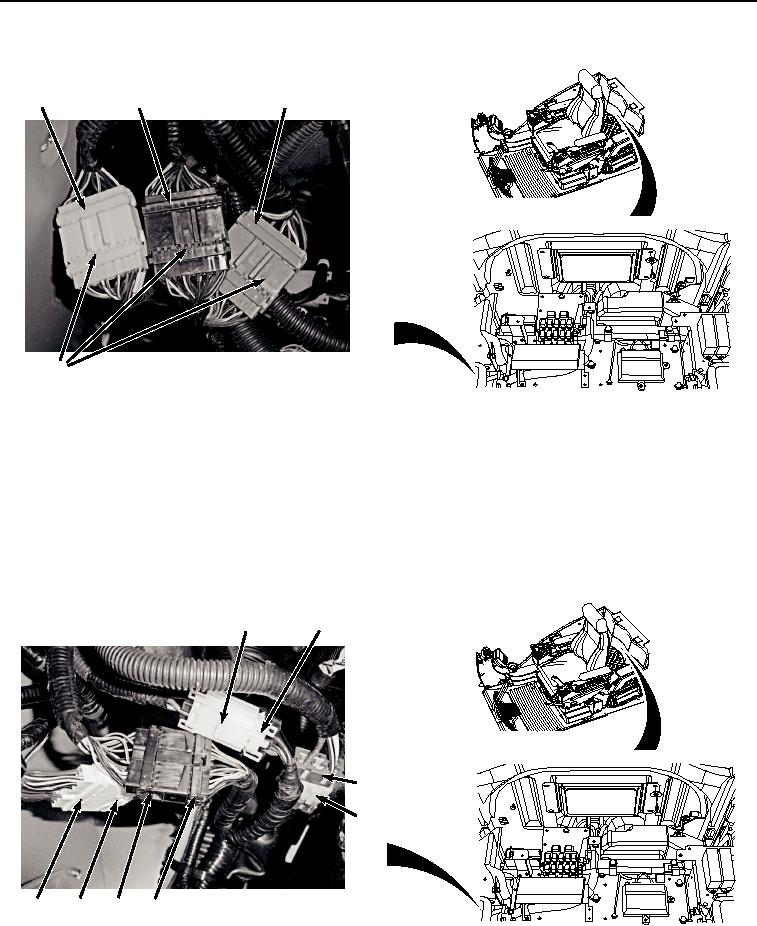

Figure 3. Right Side Cab Wiring Harness Disconnect.
6.
Disconnect cab wiring harness W1 at connection X23 (Figure 3, Item 9) from monitor controller wiring harness
W3 (Figure 3, Item 8).
7.
Disconnect cab wiring harness W1 at connection X24 (Figure 3, Item 10) from monitor controller wiring harness
W3 (Figure 3, Item 8).
8.
Disconnect cab wiring harness W1 at connection X27 (Figure 4, Item 11) from switch panel A9 pigtail wiring
harness (Figure 4, Item 12).
14
15
16
14
11
12
13
14
HYEX02595
Figure 4. Switch Panel Wiring Harness Disconnect.
0572-3
