TM 5-3805-294-23-4
0572
REMOVAL - Continued
2
1
4
3
HYEX02592

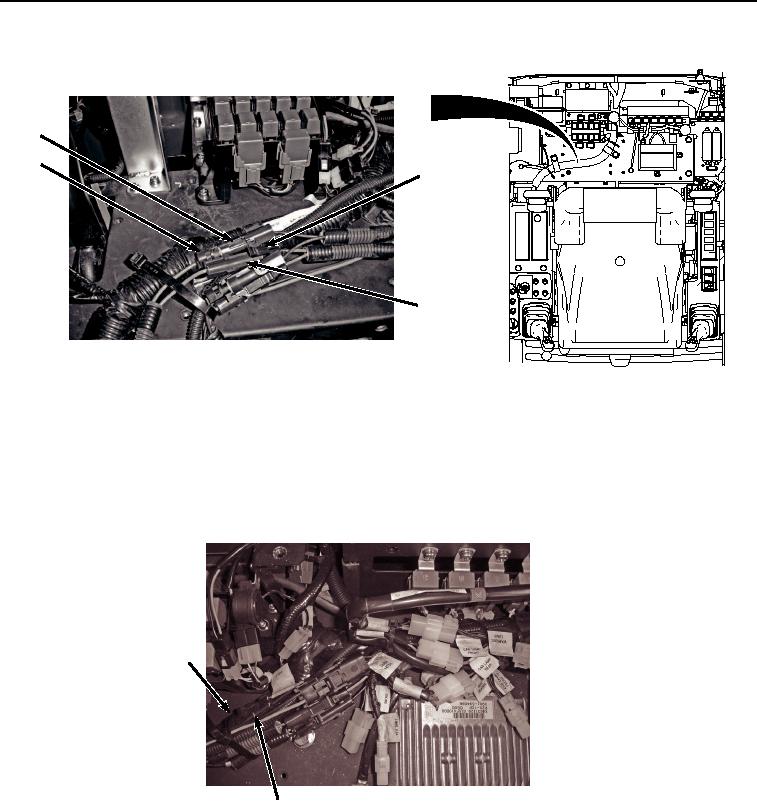

Figure 1. Auxiliary Fuse Box Wiring Harness Disconnect.
3.
Disconnect wiring harnesses red wire (Figure 1, Item 3) from auxiliary fuse box wiring harness W13 red wire
connector AUX 3/X63 (Figure 1, Item 4).
4.
Disconnect wiring harness AUX 2/X62 (Figure 2, Item 5) from auxiliary wiring harness W13 connector AUX 2/
X62 (Figure 2, Item 6).
5
6
HYEX02593
Figure 2. Auxiliary Wiring Harness Disconnect.
5.
Disconnect cab wiring harness W1 at connection X22 (Figure 3, Item 7) from monitor controller wiring harness
W3 (Figure 3, Item 8).
