TM 5-3805-294-23-4
0578
REMOVAL - Continued
1.
Disconnect cab wiring harness W1 at connection X27 (Figure 1, Item 1) from switch panel connector A9 (Figure
1, Item 2).
5
6
8
7
1
2
4
3
HYEX01933

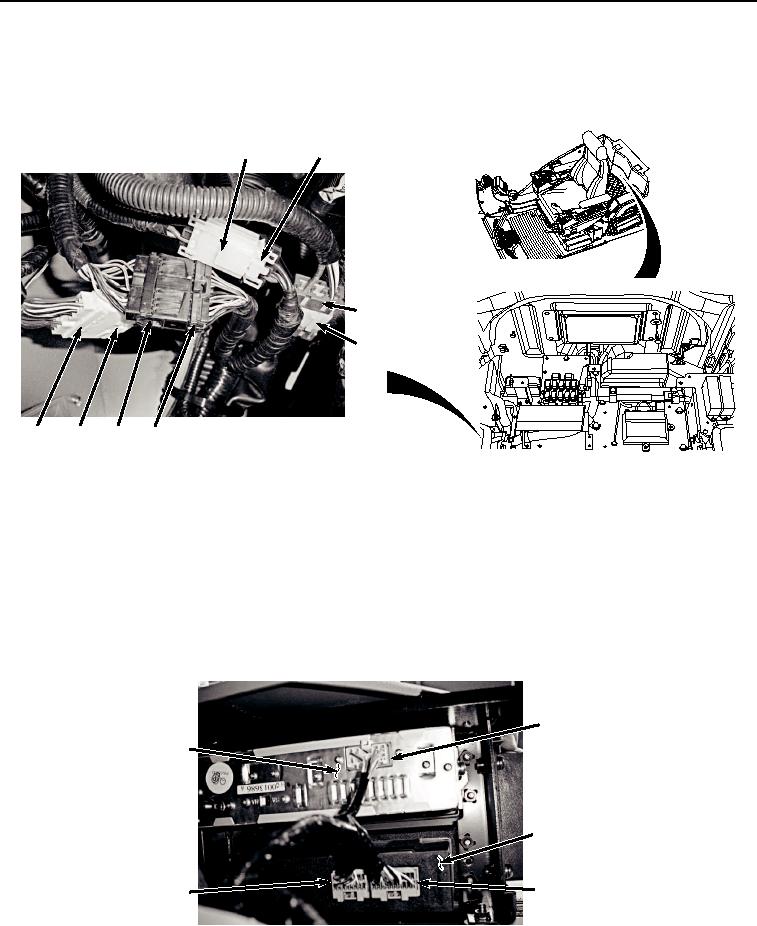

Figure 1.
Disconnect Harness From Cab Wiring Harness, X27, X38, X39, and X47.
2.
Disconnect harness W11 at connection X38 (Figure 1, Item 3) from cab wiring harness W1 at connection X38
(Figure 1, Item 4).
3.
Disconnect harness W11 at connection X39 (Figure 1, Item 5) from cab wiring harness W1 at connection X39
(Figure 1, Item 6).
4.
Disconnect harness W11 at connection X47 (Figure 1, Item 7) from cab wiring harness W1 at connection X47
(Figure 1, Item 8).
5.
Disconnect harness W11 at connection A6 (Figure 2, Item 9) from radio (Figure 2, Item 10).
9
10
12
11
13
HYEX01934
Figure 2. Disconnect Harness From Radio and AC/Heater Controller, A6, X48 and X49.
