REMOVAL
39
38
46
41
40
47
45
44
42
43
HYEX01938

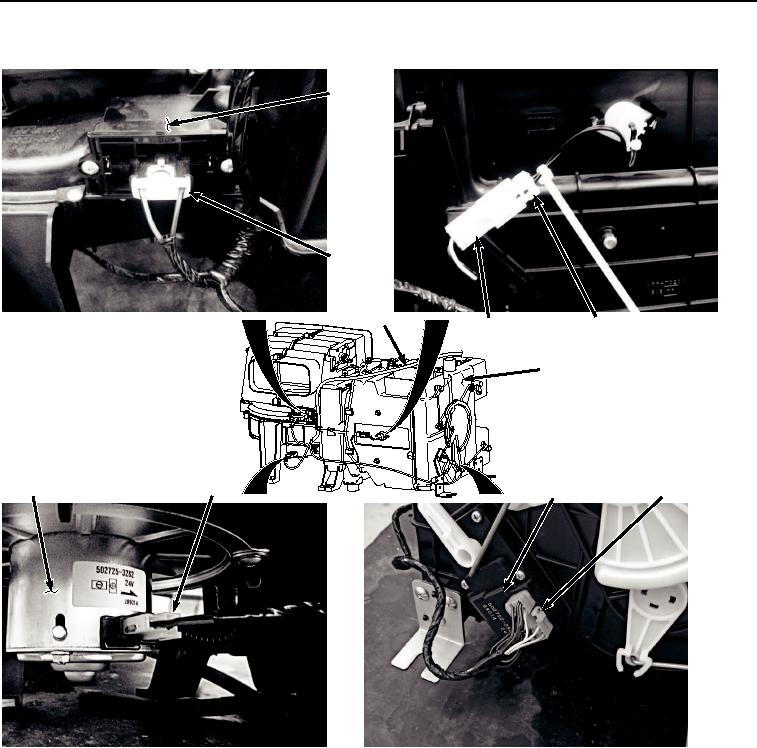

Figure 6.
Air Conditioner/Heater Rear View For Harness Removal.
19.
Disconnect harness W11 connector B43 (Figure 6, Item 40) from heater core temperature sensor B43 (Figure
6, Item 41).
20.
Disconnect harness W11 connector M10 (Figure 6, Item 42) from air conditioner and heater blower port change
servomotor M10 (Figure 6, Item 43).
21.
Disconnect harness W11 connector M7 (Figure 6, Item 44) from air conditioner and heater blower motor M7
(Figure 6, Item 45).
22.
Remove harness W11 (Figure 6, Item 46) from air conditioner/heater unit (Figure 6, Item 47).
END OF TASK
