TM 5-3805-294-23-4
0578
INSTALLATION - Continued
1.
Install harness W11 (Figure 7, Item 46) to air conditioner/heater unit (Figure 7, Item 47).
39
38
46
41
40
47
45
44
42
43
HYEX01938

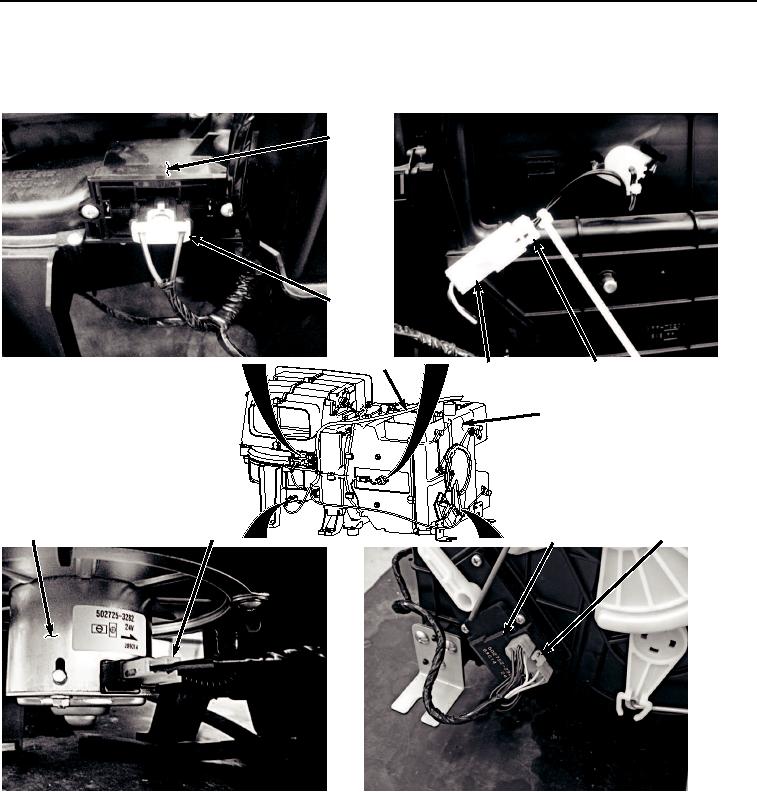

Figure 7. Air Conditioner/Heater Rear View For Harness Installation.
2.
Connect harness W11 connector M7 (Figure 7, Item 44) to air conditioner and heater blower motor M7 (Figure
7, Item 45).
3.
Connect harness W11 connector M10 (Figure 7, Item 42) to air conditioner and heater blower port change
servomotor M10 (Figure 7, Item 43).
4.
Connect harness W11 connector B43 (Figure 7, Item 40) to heater core temperature sensor B43 (Figure 7,
Item 41).
5.
Connect harness W11 connector R17 (Figure 7, Item 38) to blower motor resistor R17 (Figure 7, Item 39).
