TM 5-3805-294-23-4
0584
SPRAY NOZZLE REMOVAL - Continued
13
10
12
9
3
14
11
HYEX00633

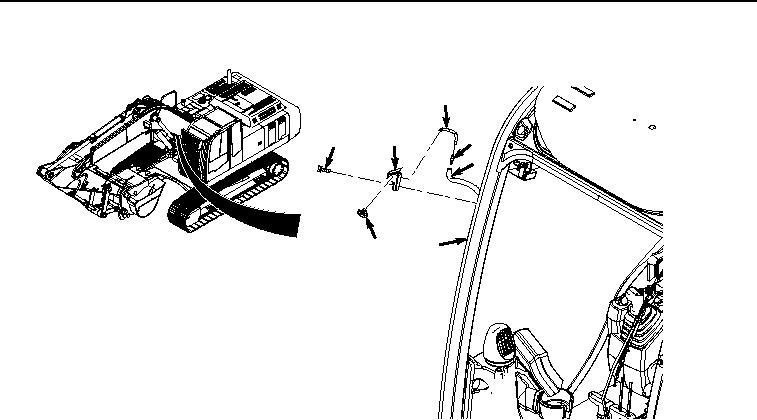

Figure 3. Spray Nozzle Removal.
2.
Remove hose (Figure 3, Item 3) from valve (Figure 3, Item 12).
3.
Remove valve (Figure 3, Item 12) from hose (Figure 3, Item 13).
4.
Remove hose (Figure 3, Item 13) from nozzle (Figure 3, Item 14).
5.
Remove nozzle (Figure 3, Item 14) from adapter fitting (Figure 3, Item 10).
END OF TASK
SPRAY NOZZLE INSTALLATION
1.
Install nozzle (Figure 4, Item 14) to adapter fitting (Figure 4, Item 10).
0584-4
