TM 5-3805-294-23-4
0629
ARM REMOVAL - Continued
51, 52, 53
54
50
14
HYEX02280

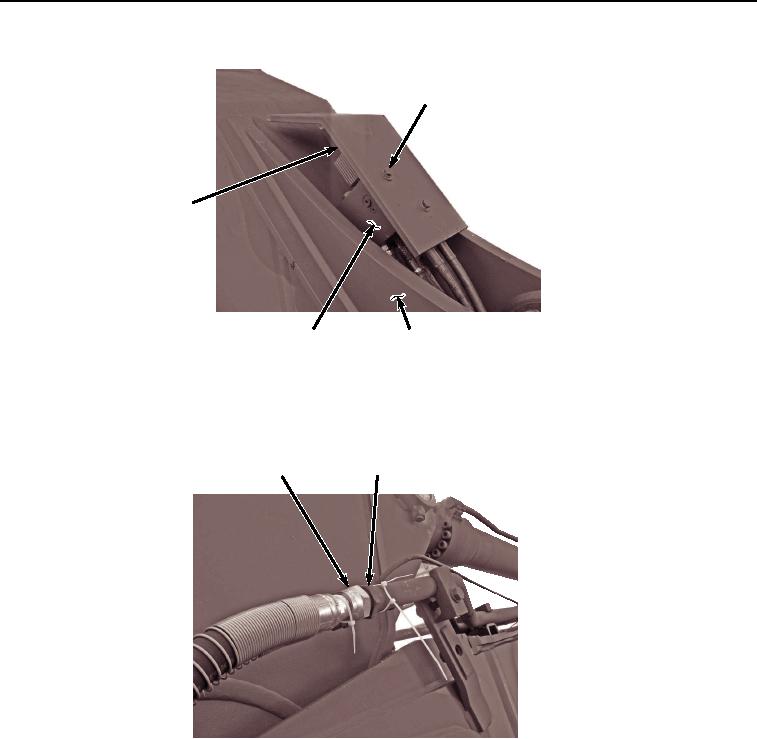

Figure 18. Solenoid Valve Assembly Removal.
47.
Remove hose (Figure 19, Item 55) and O-ring (Figure 19, Item 56) from line (Figure 19, Item 57). Discard O-
ring.
55, 56
57
HYEX02281
Figure 19. Left Side Arm Hose Removal.
48.
Remove two bolts (Figure 20, Item 58), washers (Figure 20, Item 59), and clamps (Figure 20, Item 60) from
arm (Figure 20, Item 14).
0629-12
