TM 5-3805-294-23-4
0638
ASSEMBLY - Continued
8.
Install O-ring (Figure 4, Item 13) to fitting (Figure 4, Item 2).
9.
Install fitting (Figure 4, Item 2) and O-ring (Figure 4, Item 13) to solenoid valve (Figure 4, Item 12).
END OF TASK
INSTALLATION
NOTE
Install hoses as noted prior to removal.
1.
Install two bolts (Figure 5, Item 9), four washers (Figure 5, Item 10), two locknuts (Figure 5, Item 11), and
solenoid valve (Figure 5, Item 12) to machine.
9
10
12
10
11
HYEX01313

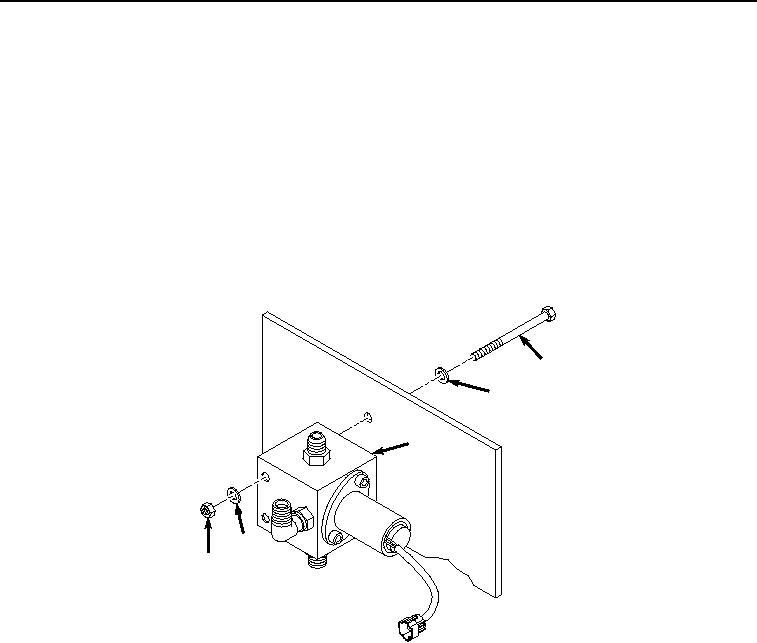

Figure 5.
Solenoid Valve Installation.
2.
Connect connector (Figure 6, Item 7) to connector (Figure 6, Item 8).
