TM 5-3805-294-23-4
0648
BOOM GUARD REMOVAL - Continued
5
4
3
2
1
HYEX00695

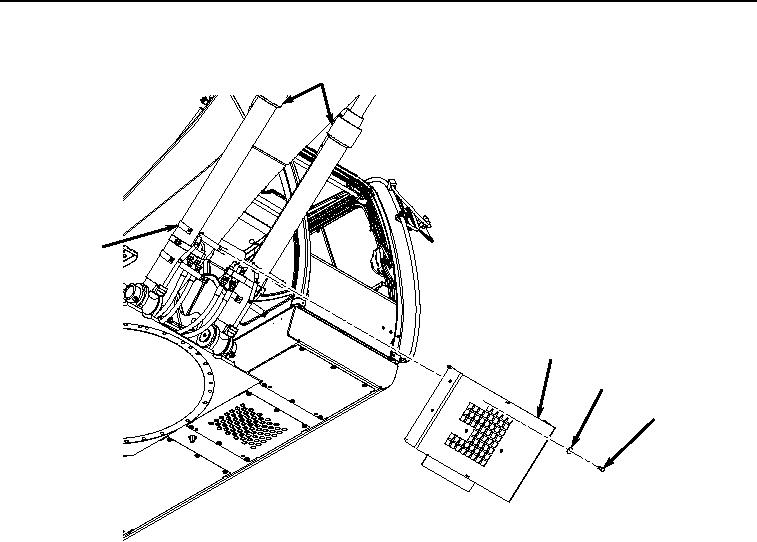

Figure 1. Boom Guard Removal.
2.
Remove four strap clamps (Figure 1, Item 4) from two boom cylinders (Figure 1, Item 5).
END OF TASK
BOOM GUARD INSTALLATION
NOTE
Strap clamps are to be positioned as noted prior to removal.
1.
Install four strap clamps (Figure 2, Item 4) to two boom cylinders (Figure 2, Item 5).
