REMOVAL - Continued
19
21
22
20
HYEX01065
Figure 3.

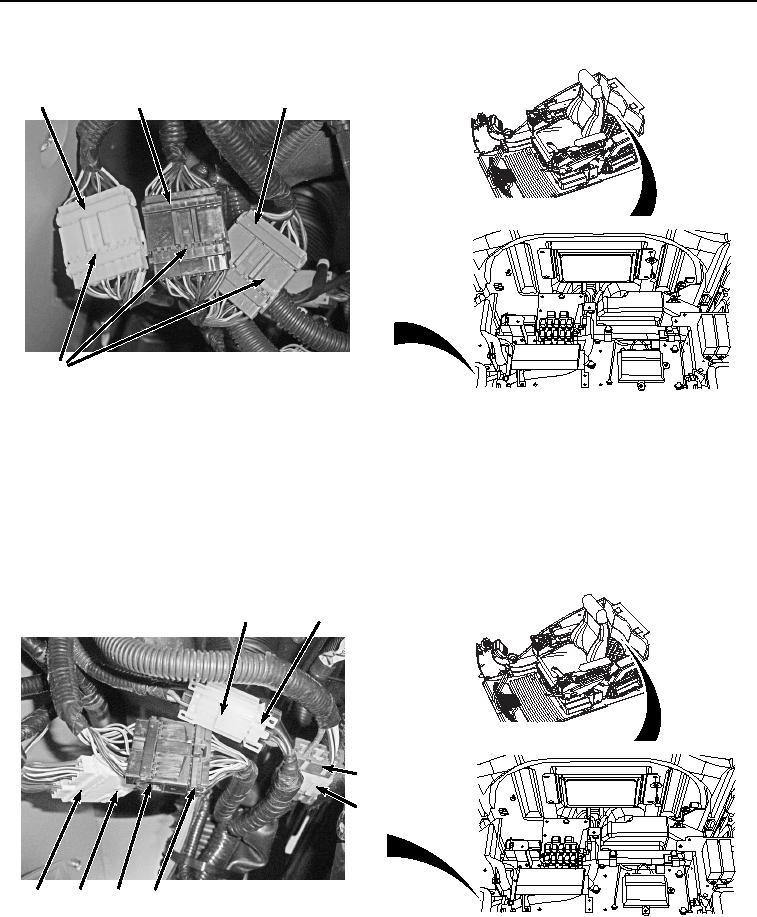

Monitor Controller Wiring Harness W3 Connections.
9.
Disconnect cab wiring harness W1 at connection X23 (Figure 3, Item 21) from monitor controller wiring harness
W3 (Figure 3, Item 20).
10.
Disconnect cab wiring harness W1 at connection X24 (Figure 3, Item 22) from monitor controller wiring harness
W3 (Figure 3, Item 20).
11.
Disconnect cab wiring harness W1 at connection X27 (Figure 4, Item 23) from switch panel A9 pigtail wiring
harness (Figure 4, Item 24).
26
27
28
26
23
24
25
26
HYEX01066
Figure 4. Switch Panel A9 and Right-Hand Console Wiring Harness W11 Connections.
