TM 5-3805-294-23-4
0504
REMOVAL - Continued
23.
Disconnect cab wiring harness W1 at connection X34 (Figure 8, Item 50) from information controller (Figure
8, Item 49).
24.
Disconnect cab wiring harness W1 at connection A8 (Figure 8, Item 51) from 12 volt power converter wiring
(Figure 8, Item 52).
25.
Disconnect cab wiring harness W1 at connection X28 (Figure 9, Item 53) from main controller (Figure 9, Item
54).
56 57
53
55
54
HYEX00707

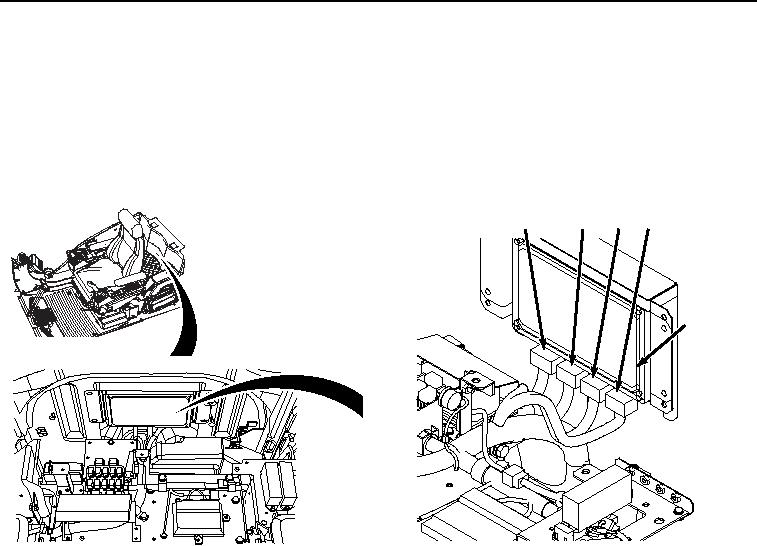

Figure 9. Main Controller Connections.
26.
Disconnect cab wiring harness W1 at connection X29 (Figure 9, Item 55) from main controller (Figure 9, Item
54).
27.
Disconnect cab wiring harness W1 at connection X30 (Figure 9, Item 56) from main controller (Figure 9, Item
54).
28.
Disconnect cab wiring harness W1 at connection X31 (Figure 9, Item 57) from main controller (Figure 9, Item
54).
29.
Remove four bolts (Figure 10, Item 58), washers (Figure 10, Item 59), and clamps (Figure 10, Item 60) from
bracket (Figure 10, Item 32).
0504-6
