INSTALLATION - Continued
25
24
23
19
18
22
17
B24
21
16
17
B23
15 18
19
14
8
20
HYEX02484

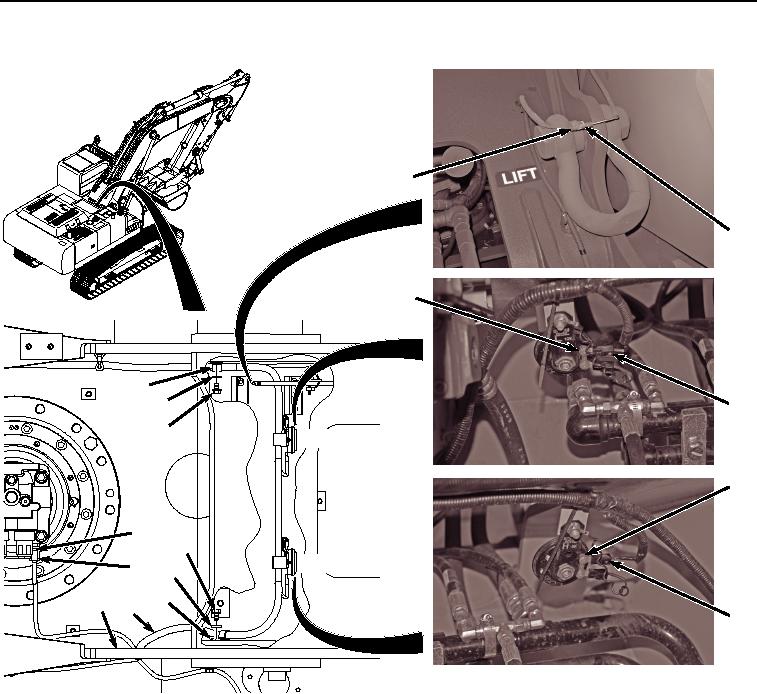

Figure 48. Install Wiring Harness To B32, B23, B24, and E2.
67.
Connect wiring harness power connector B24 (Figure 48, Item 22) to low note horn (Figure 48, Item 23).
68.
Connect wiring harness power connector B23 (Figure 48, Item 20) to high note horn (Figure 48, Item 21).
69.
Install wiring harness (Figure 48, Item 8) to frame (Figure 48, Item 14) with two clamps (Figure 48, Item 19),
washers (Figure 48, Item 18), and bolts (Figure 48, Item 17).
70.
Connect wiring harness connector B32 (Figure 48, Item 15) to front attachment pressure sensor (Figure 48,
Item 16) on swing motor.
71.
Route wiring harness (Figure 48, Item 8) through frame (Figure 48, Item 14).
72.
Install wiring harness (Figure 49, Item 8) to frame (Figure 49, Item 14) with two clamps (Figure 49, Item 13),
washers (Figure 49, Item 12), and bolts (Figure 49, Item 11).
