TM 5-3805-294-23-4
0532
REMOVAL - Continued
6
1
7
2
9
3
4
5
8
HYEX00264

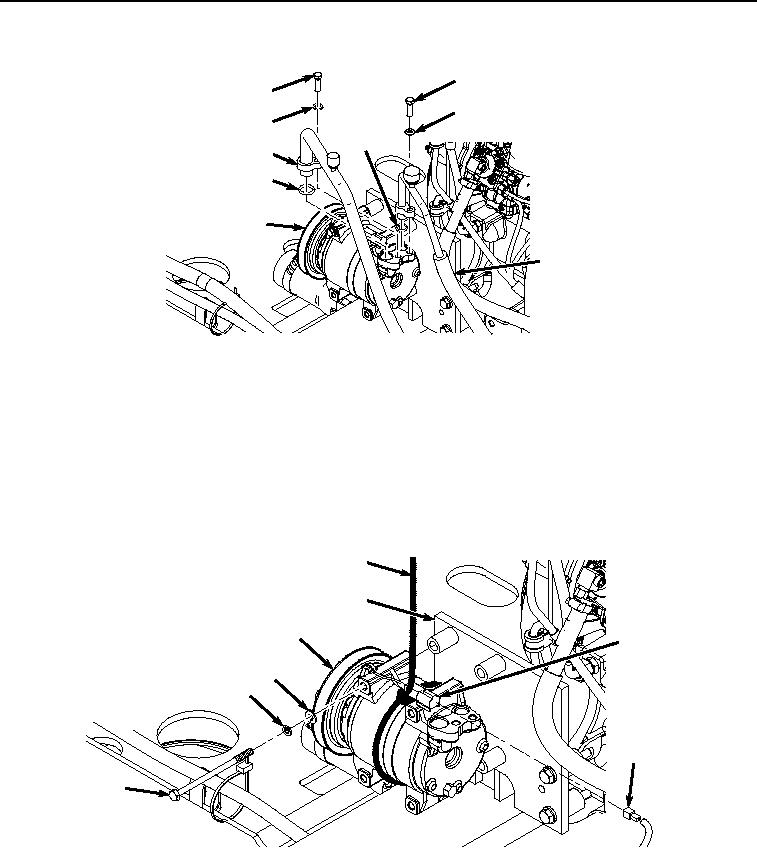

Figure 1.
Hose Removal.
2.
Remove O-ring (Figure 1, Item 4) from hose (Figure 1, Item 3). Discard O-ring.
3.
Remove bolt (Figure 1, Item 6), washer (Figure 1, Item 7), hose (Figure 1, Item 8), and O-ring (Figure 1, Item
9) from air conditioner compressor (Figure 1, Item 5).
4.
Remove O-ring (Figure 1, Item 9) from hose (Figure 1, Item 8). Discard O-ring.
5.
Remove machine wiring harness W2 connector Y11 (Figure 2, Item 10) from air conditioner compressor clutch
connector (Figure 2, Item 11).
12
16
5
11
15
14
10
13
HYEX00268
Figure 2. Air Conditioner Compressor Removal.
6.
Attach rope (Figure 2, Item 12) to air conditioner compressor (Figure 2, Item 5).
