TM 5-3805-294-23-4
0534
REMOVAL - Continued
8
2
1
9
4
6
7
3
HYEX00300
5

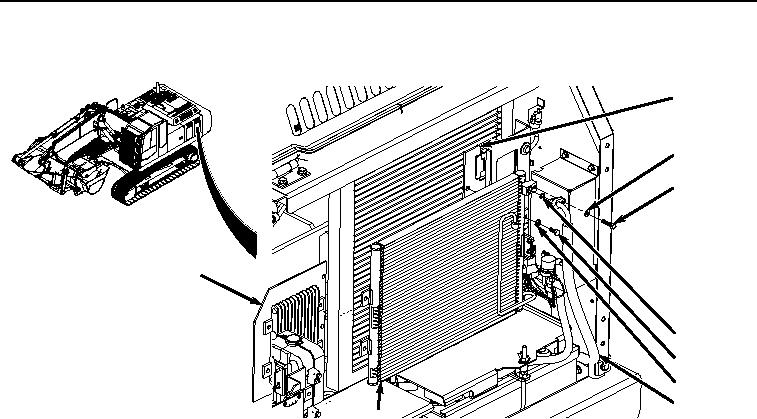

Figure 1. Condenser Removal.
2.
Remove four bolts (Figure 1, Item 6), washers (Figure 1, Item 7), and condenser (Figure 1, Item 5) from bracket
(Figure 1, Item 8) and bracket (Figure 1, Item 9).
END OF TASK
INSTALLATION
1.
Install condenser (Figure 2, Item 5) to bracket (Figure 2, Item 9) and bracket (Figure 2, Item 8) with four bolts
(Figure 2, Item 6) and washers (Figure 2, Item 7).
