TM 5-3805-294-23-4
0535
REMOVAL - Continued
11
3
8
7
5
4
12
10
9
6
HYEX02014

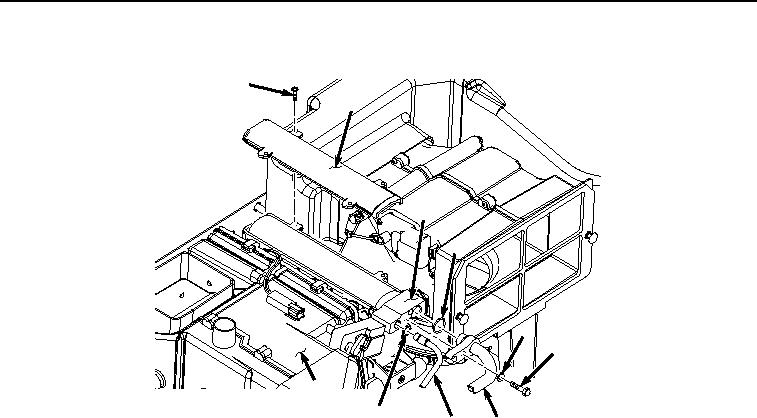

Figure 2.
Cover Removal.
4.
Remove O-ring (Figure 2, Item 7) from hose (Figure 2, Item 6). Discard O-ring.
5.
Remove hose (Figure 2, Item 9) and O-ring (Figure 2, Item 10) from expansion valve (Figure 2, Item 8).
6.
Remove O-ring (Figure 2, Item 10) from hose (Figure 2, Item 9). Discard O-ring.
7.
Remove four screws (Figure 2, Item 11) and evaporator cover (Figure 2, Item 3) from air conditioner/heater
unit (Figure 2, Item 12).
8.
Remove evaporator (Figure 3, Item 13) and freeze switch (Figure 3, Item 14) from air conditioner/heater unit
(Figure 3, Item 12).
