AUXILIARY FUSE BOX AND WIRING HARNESS (W13) REPLACEMENT
Figure 2. Bracket Disassembly.

Maintenance Manual For Hydraulic Excavator Type 1 With Hydraulic Thumb And Quick Latch -4 Page Navigation
  471    472    473    474    475  476  477    478    479    480    481
.
TM 5-3805-294-23-4
0554
REMOVAL - Continued
4
3
2
1
5
6
7
8
10
22
9
12
11
16
15
13
17
17
22
18
19
20
14
21
HYEX01193

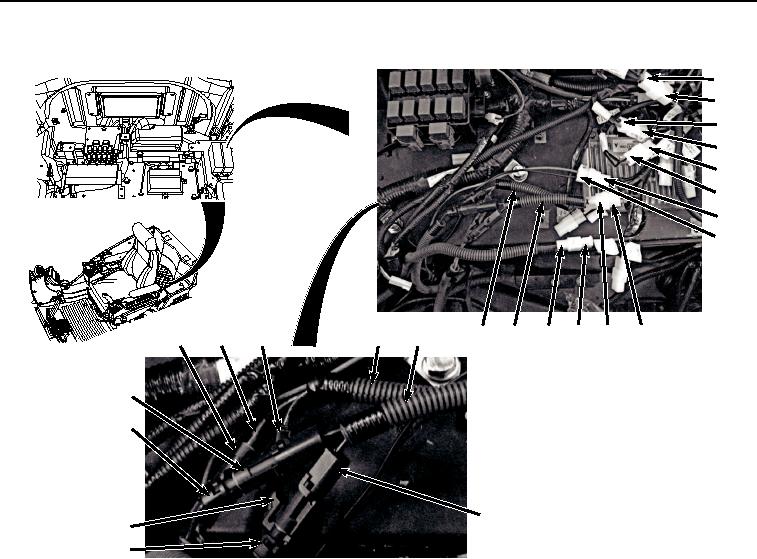

Figure 1. Auxiliary Fuse Box Wiring Harness W13 Disconnect.
2.
Disconnect auxiliary fuse box wiring harness W13 connector CAB LAMP FRONT/X55 (Figure 1, Item 3) from
cab lamp front wiring harness (Figure 1, Item 4).
3.
Disconnect auxiliary fuse box wiring harness W13 connector CAB LAMP REAR/X57 (Figure 1, Item 5) from
cab lamp rear wiring harness (Figure 1, Item 6).
4.
Disconnect auxiliary fuse box wiring harness W13 connector QUICK HITCH/X61 (Figure 1, Item 7) from quick
latch wiring harness (Figure 1, Item 8).
5.
Disconnect auxiliary fuse box wiring harness W13 connector AUX 2/X62 (Figure 1, Item 9) from deep dig
pattern change wiring harness (Figure 1, Item 10).
6.
Disconnect auxiliary fuse box wiring harness W13 AUX 3/X63 (Figure 1, Item 11) from splitter wiring harnesses
connector (Figure 1, Item 12).
NOTE
If splitter wiring harness requires replacement, perform Steps (7) through (12).
7.
Disconnect red wire splitter wiring harness connector (Figure 1, Item 13) from hydraulic hose reel wiring
harness connector (Figure 1, Item 14).
8.
Disconnect red wire splitter wiring harness connector (Figure 1, Item 15) from overload alarm wiring harness
connector (Figure 1, Item 16).
0554-2
