TM 5-3805-294-23-4
0575
REMOVAL - Continued
13
14
11
12
10
13
HYEX03441

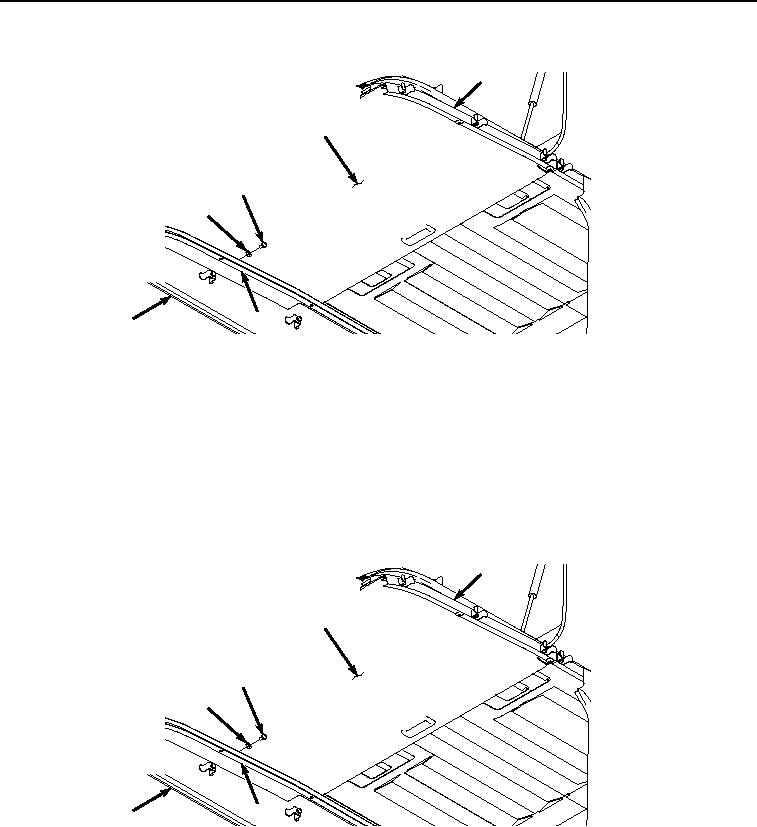

Figure 6. Visor Removal.
10.
Remove two rails (Figure 6, Item 13) from cab (Figure 6, Item 10).
11.
Remove visor (Figure 6, Item 14) from cab (Figure 6, Item 10).
END OF TASK
INSTALLATION
1.
Position visor (Figure 7, Item 14) in cab (Figure 7, Item 10).
13
14
11
12
10
13
HYEX03441
Figure 7.
Visor Installation.
2.
Install two rails (Figure 7, Item 13) and visor (Figure 7, Item 14) to cab (Figure 7, Item 10) with 13 screws
(Figure 7, Item 11) and washers (Figure 7, Item 12).
3.
Install front cover (Figure 8, Item 3) to cab (Figure 8, Item 10) with two clips (Figure 8, Item 1).
