TM 5-3805-294-23-4
0624
REMOVAL - Continued
2
1
3
4
12 in.
HYEX03450

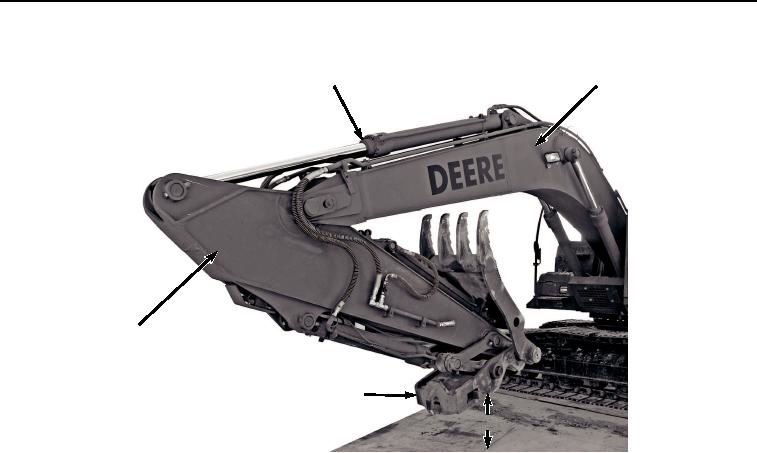

Figure 1. Position Boom and Arm.
3.
Fully extend arm cylinder (Figure 1, Item 2).
4.
Lower boom (Figure 1, Item 1) and arm (Figure 1, Item 3) until quick latch (Figure 1, Item 4) is approximately
12 inches off ground.
5.
Retract arm cylinder (Figure 2, Item 2) until quick latch (Figure 2, Item 4) is resting on ground.
