TM 5-3805-294-23-4
0624
REMOVAL - Continued
15
16, 17
14
2
HYEX03446

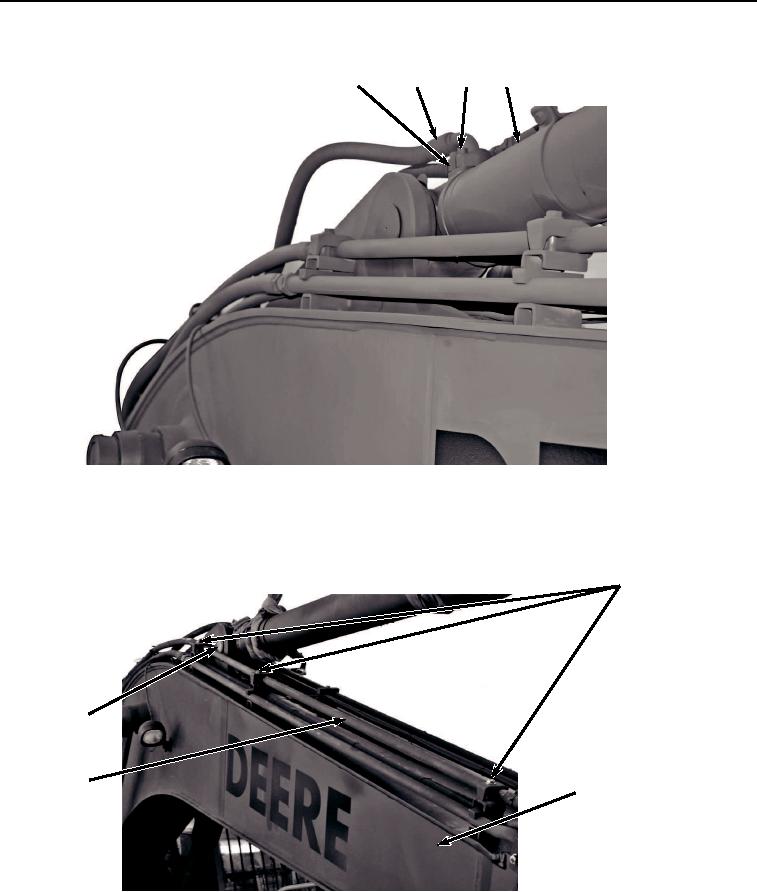

Figure 7. Clamp Halves and Hose Removal.
19.
Remove three bolts (Figure 8, Item 18), washers (Figure 8, Item 19), and clamps (Figure 8, Item 20) from boom
(Figure 8, Item 1).
18, 19, 20
22
21
1
HYEX03560
Figure 8. Line Removal.
20.
Move line (Figure 8, Item 21) to allow for removal of pin (Figure 8, Item 22).
