INSTALLATION - Continued
13
12
HYEX03445

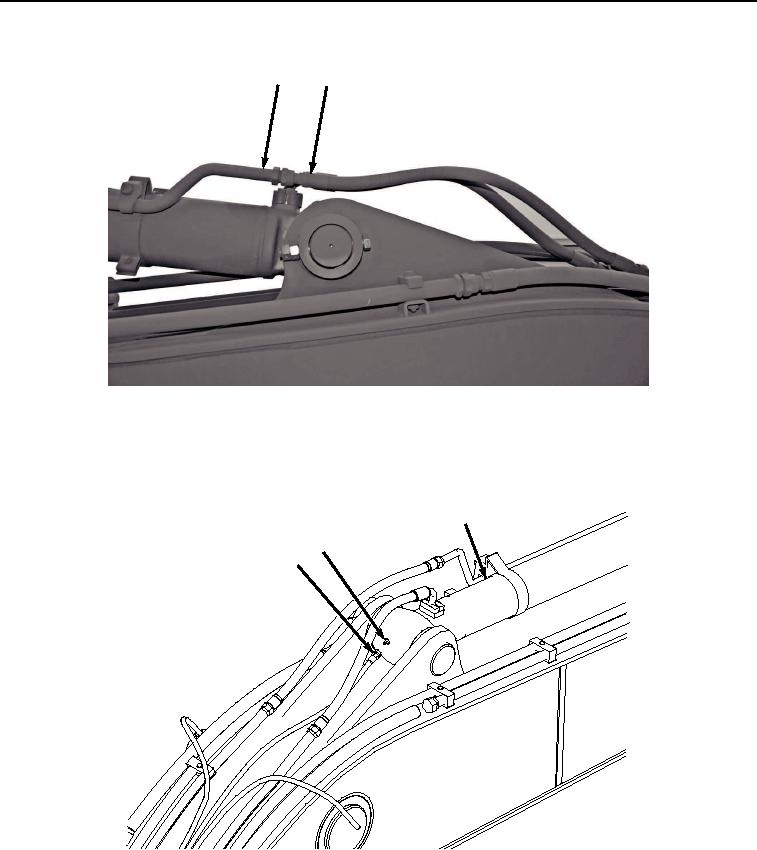

Figure 15. Hydraulic Hose Installation.
18.
Install fitting (Figure 16, Item 11) to arm cylinder (Figure 16, Item 2).
2
11
10
HYEX03444
Figure 16. Hose Installation.
19.
Install hose (Figure 16, Item 10) to fitting (Figure 16, Item 11).
20.
Start machine (TM 5-3805-294-10).
21.
Slowly extend arm cylinder (Figure 17, Item 2) rod end until pin bores are aligned for installation of two shims
(Figure 17, Item 9) and pin (Figure 17, Item 8).
