REMOVAL - Continued
1.
Remove screw (Figure 1, Item 1), spring pin (Figure 1, Item 2), and washer (Figure 1, Item 3) from pilot control
valve (Figure 1, Item 4).
5
7
6
2
1
3
10
9
4
8
HYEX01338

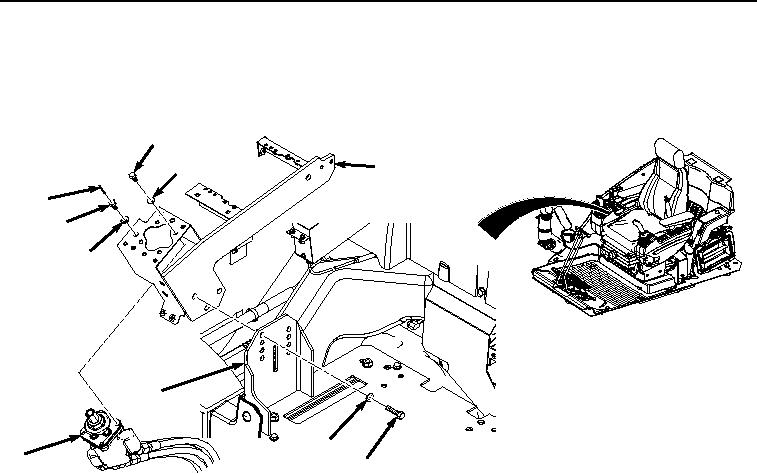

Figure 1. Right-Hand Console Removal.
2.
Remove three screws (Figure 1, Item 5), washers (Figure 1, Item 6), and pilot control valve (Figure 1, Item 4)
from console (Figure 1, Item 7).
3.
Move pilot control valve (Figure 1, Item 4) to clear console (Figure 1, Item 7).
4.
Remove three screws (Figure 1, Item 8), washers (Figure 1, Item 9), and console (Figure 1, Item 7) from seat
stand (Figure 1, Item 10).
END OF TASK
INSTALLATION
1.
Install console (Figure 2, Item 7) to seat stand (Figure 2, Item 10) with three screws (Figure 2, Item 8) and
washers (Figure 2, Item 9).
