INSTALLATION - Continued
NOTE
Install hoses, fittings, and shims as noted prior to removal.
Remove caps and plugs as hoses and fittings are installed.
Install tie wraps as required.
1.
Lightly lubricate O-ring (Figure 17, Item 48) with clean oil.
23
48
39
HYEX02724

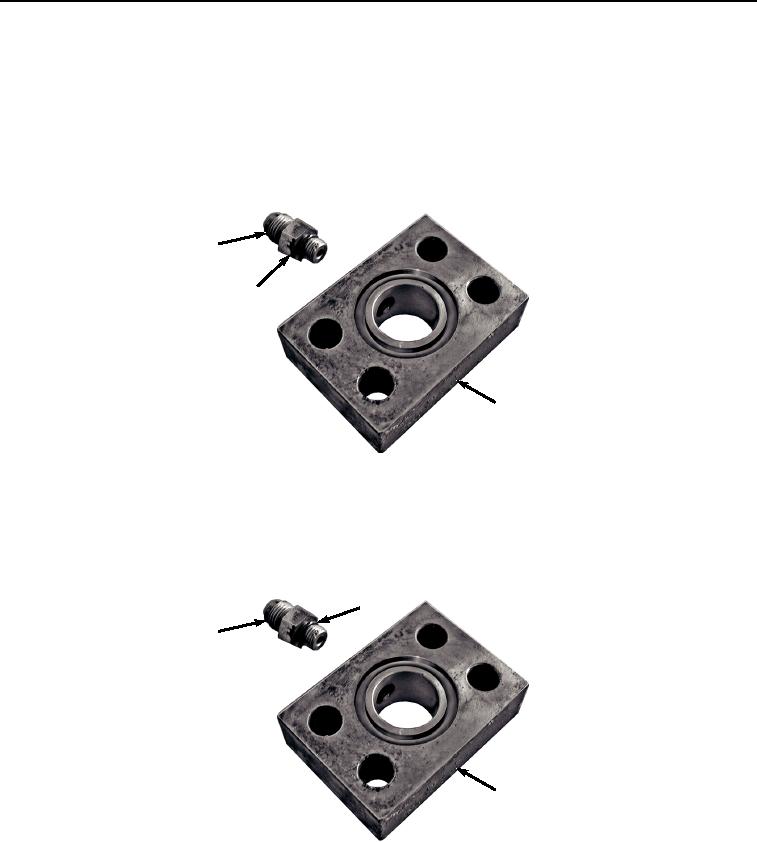

Figure 17.
Lower Adapter Fitting Installation.
2.
Install O-ring (Figure 17, Item 48) to fitting (Figure 17, Item 23).
3.
Install fitting (Figure 17, Item 23) and O-ring (Figure 17, Item 48) to adapter (Figure 17, Item 39).
4.
Lightly lubricate O-ring (Figure 18, Item 47) with clean oil.
47
12
17
HYEX02723
Figure 18.
Upper Adapter Fitting Installation.
5.
Install O-ring (Figure 18, Item 47) to fitting (Figure 18, Item 12).
6.
Install fitting (Figure 18, Item 12) and O-ring (Figure 18, Item 47) to adapter (Figure 18, Item 17).
7.
Install two seals (Figure 19, Item 46) to bucket cylinder (Figure 19, Item 2).
