TM 5-3805-294-23-4
0656
REMOVAL - Continued
47
12
17
HYEX02723

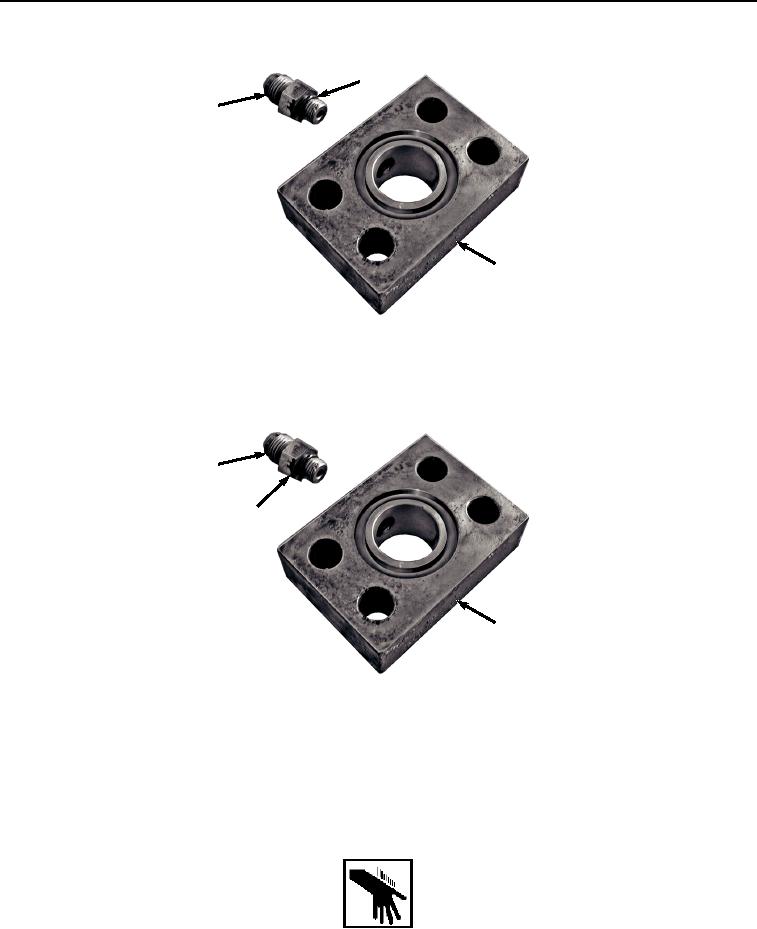

Figure 15.
Upper Adapter Fitting Removal.
32.
Remove O-ring (Figure 15, Item 47) from fitting (Figure 15, Item 12). Discard O-ring.
33.
Remove fitting (Figure 16, Item 23) and O-ring (Figure 16, Item 48) from adapter (Figure 16, Item 39).
23
48
39
HYEX02724
Figure 16.
Lower Adapter Fitting Removal.
34.
Remove O-ring (Figure 16, Item 48) from fitting (Figure 16, Item 23). Discard O-ring.
END OF TASK
INSTALLATION
WARNING
