INSTALLATION - Continued
72
80
81
73
76
78
77
79
82
74
83
75
84
85
HYEX01075

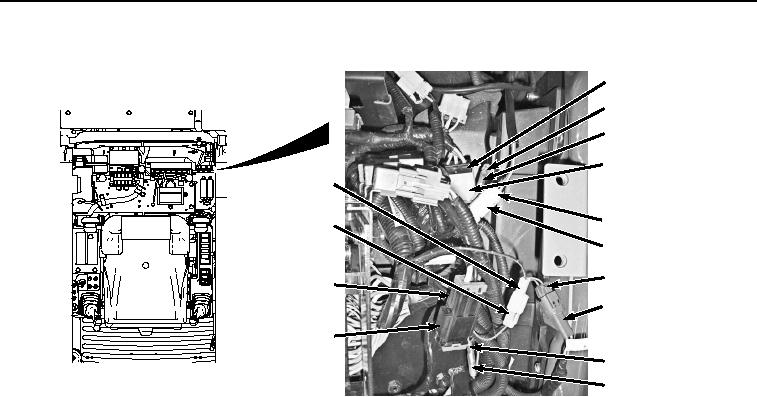

Figure 18. Miscellaneous Connectors Under Fuse Boxes.
9.
Connect pilot shutoff solenoid wiring harness (Figure 18, Item 83) to cab wiring harness W1 at connection Y10
(Figure 18, Item 82).
10.
Connect cab dome light wiring (Figure 18, Item 81) to cab wiring harness W1 at connection E3 (Figure 18,
Item 80).
11.
Connect windshield wiper motor wiring (Figure 18, Item 79) to cab wiring harness W1 at connection M5 (Figure
18, Item 78).
12.
Connect auxiliary fuse box wiring harness W13 connector (Figure 18, Item 77) to cab wiring harness W1 at
connection X44 (Figure 18, Item 76).
13.
Connect auxiliary fuse box wiring harness W13 connector (Figure 18, Item 75) to cab wiring harness W1 at
connection X43 (Figure 18, Item 74).
14.
Connect auxiliary control wiring harness W15 (Figure 18, Item 73) to cab wiring harness W1 at connection X26
(Figure 18, Item 72).
15.
Push fusebox (Figure 19, Item 69) and connector (Figure 19, Item 64) up through bottom of bracket (Figure
19, Item 65).
